FLEX · CONVERSÃO REALTEK PARA PANASONIC
Mais precisão na solda.
Mais proteção na placa.
Uma solução completa para técnicos converterem placas de PS5 com HDMI Realtek para Panasonic: interposer em flex, alimentação protegida em 1,8 V, software exclusivo para a NOR e tutorial de bancada.
Projeto próprio DAT ZERO
01 - TABELA DE PREÇOS
Quanto maior o lote,
menor o valor unitário.
Escolha uma faixa para levar a quantidade direto ao simulador. Os valores pós-venda entram em vigor após o encerramento da pré-venda.
Sul e Sudeste: frete grátis a partir de 5 peças. Norte, Nordeste e Centro-Oeste: frete grátis a partir de 10 peças.
02 - FLEX 2.0 DAT ZERO
Desenvolvido para
facilitar a bancada.
O projeto foi pensado para dar visibilidade, estabilidade e controle térmico durante a conversão, reduzindo improvisos no processo.

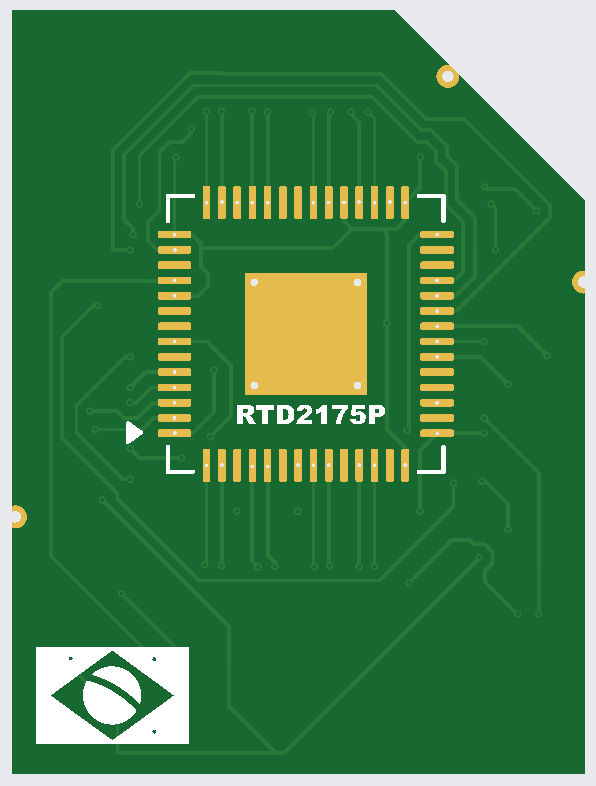

Flex com visão do outro lado
O material flexível permite visualizar a PCB por baixo e alinhar os pads antes da solda. Em uma PCB rígida, esse posicionamento é feito sem enxergar o outro lado.
Pontos de fixação
Você posiciona o Flex 2.0, fixa a peça e só então executa as soldas, mantendo o conjunto estável e no lugar correto.
Solda por capilaridade
Os pinos metalizados atravessam o flex. O ferro aquece o ponto por cima e a solda derrete e flui até a conexão, sem depender de ar quente constante sobre o CXD.

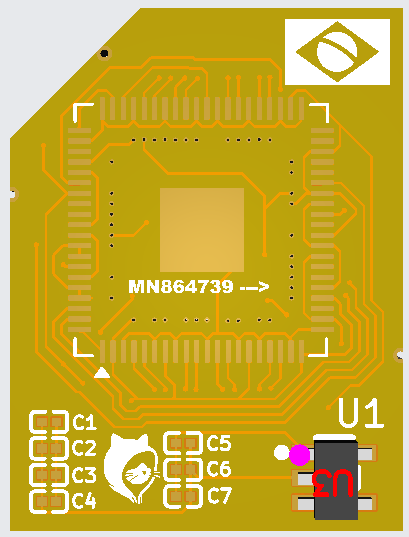

Regulador e proteção em 1,8 V
A própria PCB converte os 3,3 V da placa para 1,8 V e isola a alimentação do Panasonic, reduzindo o risco de uma falha no HDMI atingir PMIC e CXD.
03 - PROJETO EM DETALHES
Do layout elétrico
ao flex pronto.

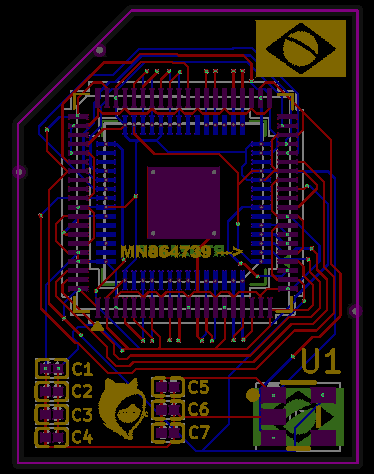

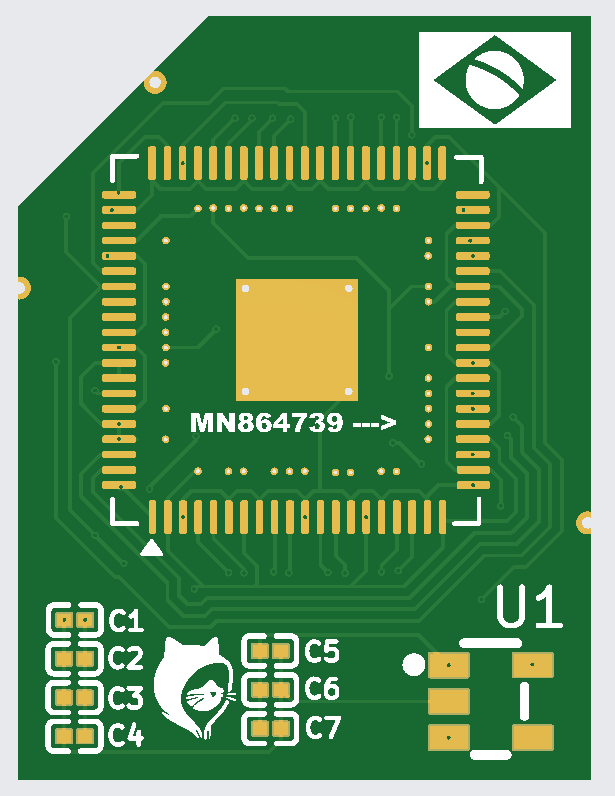

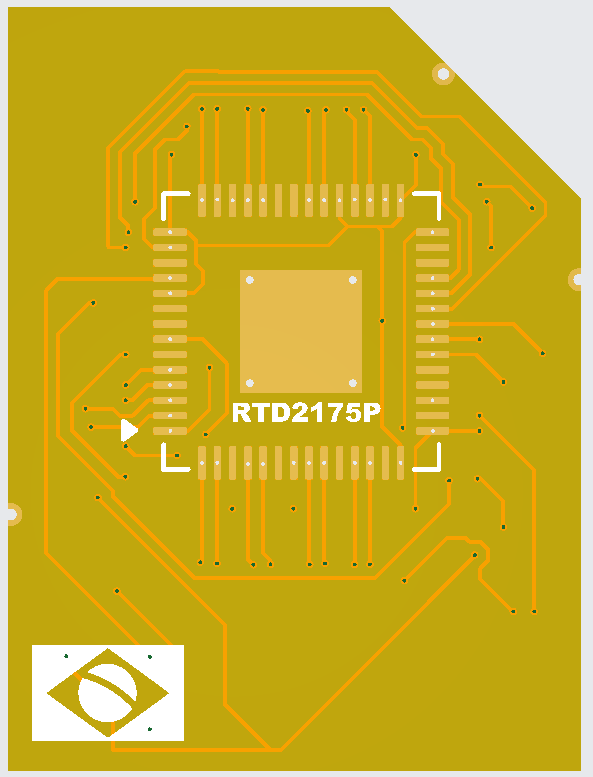

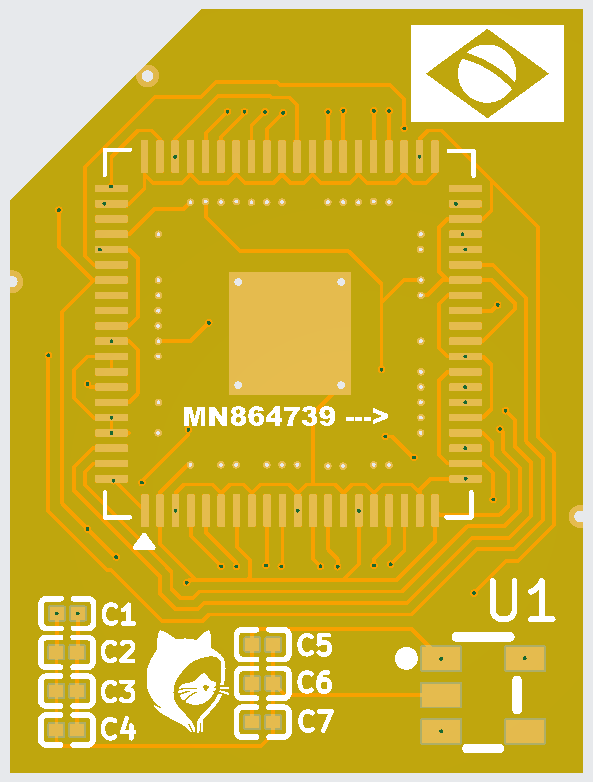

Visualizações reais do desenvolvimento mostram as trilhas, os dois lados do flex, a pinagem e o circuito de alimentação dedicado.
VISUALIZAÇÃO 3D
Veja a placa por todos os ângulos.
A demonstração aproxima o layout, gira o conjunto e revela a posição dos pads e componentes antes da fabricação.
04 - SOFTWARE EXCLUSIVO
A conversão também
acontece na NOR.
Não basta instalar o interposer. A NOR funciona como a BIOS do PS5 e precisa receber a alteração correta para reconhecer o chip Panasonic.
Ler o arquivo da NOR
O técnico extrai o arquivo original da placa com o leitor indicado no guia.
Aplicar o patch
O programa DAT ZERO altera o offset relacionado ao banco de dados do chip HDMI.
Gravar e finalizar
O arquivo compilado é gravado novamente na placa para concluir a conversão de Realtek para Panasonic.
TUTORIAL NO GITHUB
Um guia de bancada completo, do preparo à gravação.
Lista de ferramentas, solda e fluxo recomendados, fotos da placa com os capacitores identificados, leitor de NOR, programa e passo a passo da conversão.
PS5 HDMI Tool Repositório da ferramenta para patch da NOR, conversão Realtek RTD2175P para Nuvoton/Panasonic MN864739 e fluxo com CH341A.05 - VÍDEOS FIXADOS
Veja a adaptação
em detalhes.
Veja o projeto, a montagem e os detalhes técnicos do Flex 2.0 diretamente na bancada.
06 - RESERVA
Garanta o valor
de pré-venda.
O valor unitário muda automaticamente conforme a quantidade. Informe sua região para conferir a condição de frete grátis.
- 1 a 4 chips: R$ 120 por unidade
- 5 a 9 chips: R$ 100 por unidade
- 10 ou mais: R$ 90 por unidade
- Atendimento e confirmação pelo WhatsApp
07 - INFORMAÇÕES IMPORTANTES
Para vender claro
e sem ruído.
Esse produto é para quem?
Para técnicos e assistências que trabalham com reparo de placa de PS5 e entendem o processo de adaptação.
O que muda na pré-venda?
Na pré-venda, os valores unitários são R$ 120, R$ 100 ou R$ 90, conforme a quantidade. No pós-venda, passam para R$ 160, R$ 140 ou R$ 125.
A adaptação substitui o chip Realtek?
A proposta da DAT ZERO é modificar a placa para usar o chip Panasonic antigo, evitando depender do chip Realtek de alto custo.
O software e o tutorial fazem parte da solução?
Sim. O projeto inclui o programa para aplicar o patch no arquivo da NOR e um guia completo com ferramentas, insumos, pontos da placa e processo de conversão.
Quando o frete é grátis?
Para Sul e Sudeste, a partir de 5 chips. Para Norte, Nordeste e Centro-Oeste, a partir de 10 chips.
Como confirmo minha compra?
A página envia a reserva para o WhatsApp da DAT ZERO com quantidade, total e dados informados. A equipe confirma disponibilidade e pagamento por lá.
